　　一、轧机轴承类型
　　1、四列圆柱滚子轴承的选择与应用
　　（1）四列圆柱滚子轴承的特点
　　该类轴承径向承载能力大，刚度高，精度高，与相同内径的其他类型轴承相比，剖面尺寸小，极限转速高，同时内外套圈可互换。但不能承受轴向力，须与其它轴承配套使用，可是这不是它的缺点，因为这样布列更能发挥其径向承载能力。
　　由于轴承具有互换性，因此装卸非常方便。在轧钢生产日趋向高速度、高负荷、高精度发展的条件下，该轴承具有强大生命力，是各类轧机轧辊支承首选的轴承产品。
　　（2）四列圆柱滚子轴承的结构形式
　　FC型:由两个带挡边的外圈，圆柱滚子和保持架的外圈组件和一个整体内圈组成。保持架为梳状结构。
　　FCD型:由两个带挡边的外圈，圆柱滚子和保持架的外圈组件和两个内圈组成。保持架为梳状结构。
　　FCDP型:由两个无外挡边的外圈，圆柱滚子和支柱结构的保持架组成。圆柱滚子的中心穿孔，以便与保持架用支柱联接。

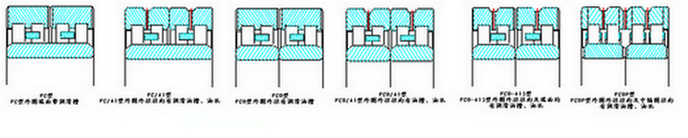

按轴承外圈的润滑油孔位置不同，可分为以下几种结构：

　　（3）四列圆柱滚子轴承与辊颈和轴承座内孔的配合

根据热轧机和冷轧机的工作特点，推荐四列圆柱滚子轴承与辊颈和轴承座配合如下：

                              表1轴承内径与辊颈配合

轴承内径	辊颈尺寸	辊颈几何精度		配合面的表面粗糙度（um）	备 注
d（mm）	公差	圆度	圆柱度	Ra1.6	根据轧制负荷的小至大配合公差值由n6、p6、r6递增
d<200	n6	尺寸公差带的一半
d=200~500	p6
d>500	r6			Ra3.2

                                  表2轴承外径与轴承座内孔的配合

轴承外径     d（mm）	轴承座内孔尺寸   公差	轴承座内孔几何精度		配合面的表面粗糙度        （um）
		圆度	圆柱度
D<500	H7(Js7)	尺寸公差带值的一半		3.2a
D>500	F7(G7)

（4）四列圆柱滚子轴承径向游隙的选择

　　作为轧辊径向支撑轴承，四列圆柱滚子轴承的工作条件十分恶劣。工作中实际游隙与承载负荷、转速、润滑、温升、设计结构和配合表面粗糙度、轴承内径配合过盈量等均有关系。在选用时应根据具体情况来考虑。
　　推荐冷轧机或轴承内径配合过盈量小的采用C3组游隙，热轧机或轴承内径配合过盈量大的采用C4组游隙。详见表3

                                         表3 四列圆柱滚子轴承径向游隙

                                             （JB/T5389.1-2005）                                      （µm）

公称内径d（mm）		2组		0组		3组		4组		5组
超过	到	min	max	min	max	min	max	min	max	min	max
80	100	15	50	50	85	75	110	105	140	155	190
100	120	15	55	50	90	85	125	125	165	180	220
120	140	15	60	60	105	100	145	145	190	200	245
140	160	20	70	70	120	115	165	165	215	225	275
160	180	25	75	75	125	120	170	170	220	250	300
180	200	35	90	90	145	140	195	195	250	275	330
200	225	45	105	105	165	160	220	220	280	305	365
225	250	45	110	110	175	170	235	235	300	330	395
250	280	55	125	125	196	190	260	260	330	370	440
280	315	55	130	130	206	200	275	275	350	410	485
315	355	65	145	145	225	225	305	305	385	455	535
355	400	100	190	190	280	280	370	370	460	510	600
400	450	110	210	210	310	310	410	410	510	565	665
450	500	110	220	220	330	330	440	440	550	625	735
500	560	120	240	240	360	360	480	480	600	-	-
560	630	140	260	260	380	380	500	500	620	-	-
630	710	145	285	285	425	425	565	565	705	-	-
710	800	150	310	300	470	470	630	630	790	-	-
800	900	180	350	350	520	520	690	690	860	-	-
900	1000	200	390	390	580	580	770	770	960	-	-
1000	1120	220	430	430	640	640	850	850	1060	-	-
1120	1250	230	470	470	710	710	950	950	1190	-	-

2、双列角接触球轴承的选择与应用
　　（1）双列角接触球轴承的特点
　　该轴承用以承受较大轴向负荷。主要用于限制轴线外壳两面轴向位移的部件中，极限转速高，是理想的轧机止推轴承。
　　该轴承与四列圆柱滚子轴承相配套使用，可限制或者消除轧辊的轴向窜动。与四点角接触球轴承相比，轴向承载能力大。与背靠背或者面对面配对使用的单列角接触球轴承相比，装配方便，不需调整轴向游隙。推荐新设计轧机时优先选用，根据轧机辊系安装的需要，HWSC生产两种结构的双列角接触球轴承——双半内圈整体外圈和双半外圈整体内圈两种形式，见下图所示。
　　（2）双列角接触球轴承与轧辊辊颈和轴承座内孔的配合

a.双列角接触球轴承内孔与轧辊辊颈的配合推荐如下：

                            表1 轴承内径与辊颈的配合

轴承内径d（mm）		辊颈尺寸公差		配合表面粗糙度µm	备注
d<350		f6		Ra1.6	转速较高时可采用h6配合
d>350		k6
